產品簡介

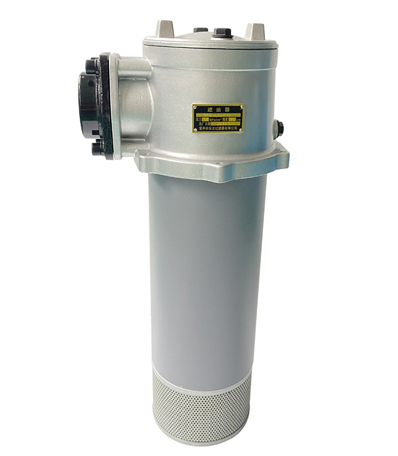

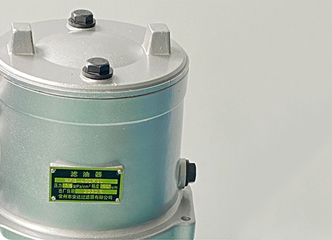

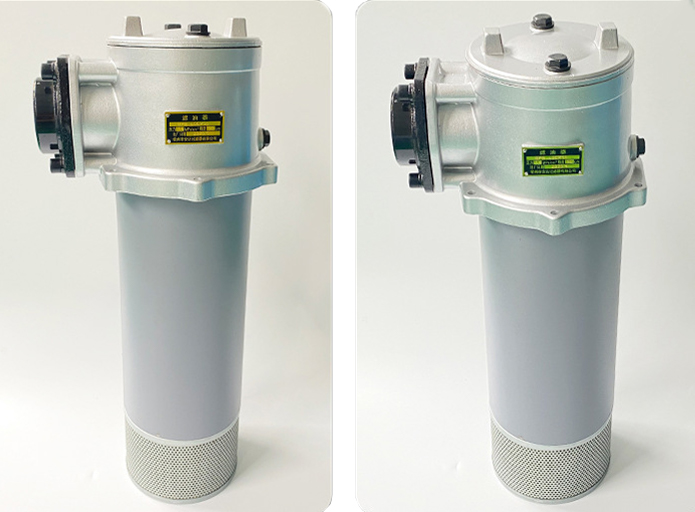

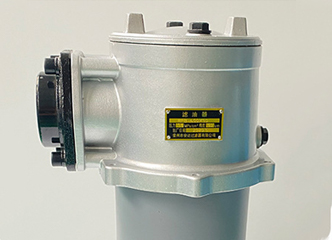

RFB系列直回自封式磁性回油過濾器

RFB系列直回自封式磁性回油過濾器用于液壓系統回油精過濾，濾除液壓系統中由于元件磨損產生的金屬顆粒，以及密封件磨損的橡膠雜質等污染物，使流回油箱的油液保持清潔。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

1、本過濾器可直接安裝在油箱頂部，側面或底部，過濾器濾頭露于油箱外，筒體部分浸入油箱內，從而簡化了系統管路，使系統布置較為緊湊。

2、本過濾器配有永久磁鐵，可濾除油液中1微米以上的鐵磁性顆粒。

3、具有旁通閥:冷油起動時，因系統液溫過低，流量脈動等因素造成過濾器壓差過大主機不能工作，以及濾芯被污染物堵塞情況下，濾蓋下部并聯的旁通閥會自動開啟，（開啟壓力差為0.4MPa）以保護濾芯及系統正常工作。

4、具有止回閥：過濾器置于油箱側邊和底部，在更換濾芯時,油箱內的油液不會流出。

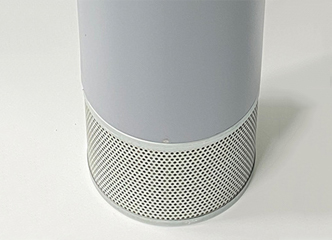

5、設有液流擴散器，與筒體下部組成的液流擴散器能使回油平穩地流入油箱內，不易產生氣泡，減少重新逬入的空氣，減弱已沉積污染物的騷動，且當旁通閥開啟時，能起粗過濾作用。

6、具有目測指示和電發訊二合一發訊裝置、溢流管、積污盅：當濾芯逐步堵塞后，可在目測表上觀察濾芯堵塞情況，同時還可接電發訊（發訊值為0.35MPa）。在濾芯底部設置溢流管及積污盅，更換濾芯時可隨同一起帶出，從而避免了污染物重新掉入油箱內的現象。

7、濾芯過濾材質采用玻璃纖維，具有過濾精度高，通油能力大，原始?jí)毫p失小，納污量大等憂點，其過濾精度以絕對過濾精度標定過濾比β3、10、20>=200,符合ISO標準。

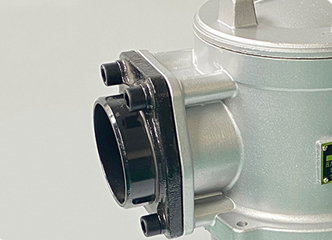

8、具有安裝連接及更換濾芯方便的特點:逬油口為法蘭連接，對于濾頭與油箱安裝法蘭，用戶可按圖表中尺寸在油箱板上設計并加工6只法蘭螺孔即可。旋開過濾器頂蓋可更換濾芯或向油箱內加油。

9、具有附帶回油孔：在過濾器濾頭側面與頂部設有兩個小回油孔，可作系統中少量油液回入油箱過濾或向油箱少量加油之用，過濾器裝在油箱側面或底部時，旋幵小孔蓋又可放除過濾器內含有污染雜物的油液，從而延長濾芯使用壽命，又有利于油液的凈化。

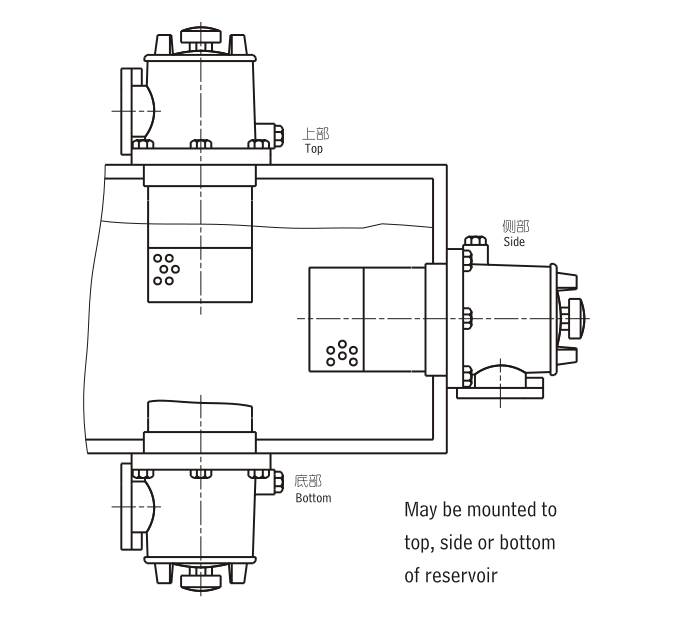

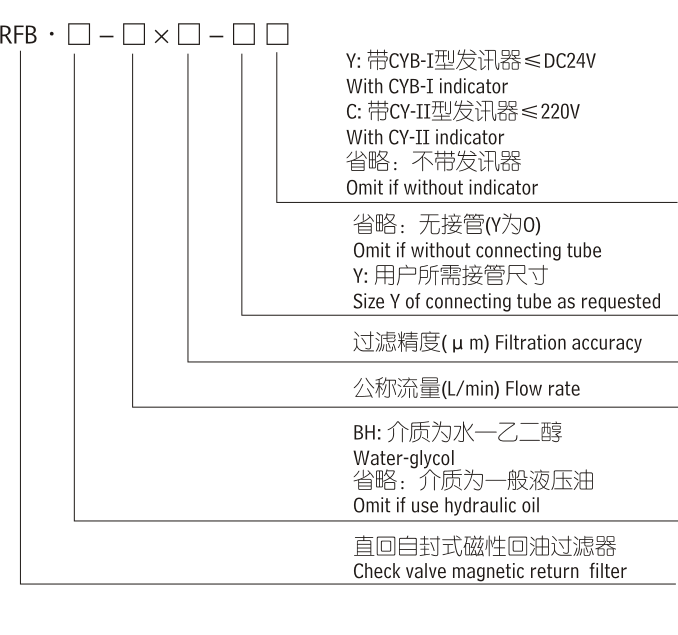

安裝簡圖及型號說明

技術參數

型號	公稱流量 (L/min)	過濾精度 (μm)	公稱壓力（MPa）	壓力損失 (MPa)		發訊裝置（V/W）		重量 (Kg)	濾芯型號
型號	公稱流量 (L/min)	過濾精度 (μm)	公稱壓力（MPa）	Initial	Max.	（V）	（A）	重量 (Kg)	濾芯型號
RFB-25 x *C/Y	25	1 3 5 10 20 30	1.6	≤0.075	0.35	12 24 63 220	2.5 2 1.5 0.25	4.6	FBX-25 x *
RFB-40 x *C/Y	40							4.8	FBX-40 x *
RFB-63 x *C/Y	63							5.3	FBX - 63 x *
RFB-100 x *C/Y	100							6	FBX-100 x *
RFB-160 X *C/Y	160							6.7	RFB-160 X *C
RFB-250 X *C/Y	250							12.3	FBX-250 X *
RFB-400 x *C/Y	400							14.7	FBX-400 x *
RFB-630 x *C/Y	630							17.3	FBX-630 x *
RFB - 800 x *C/Y	800							18.6	FBX-800 x *
RFB- 1000x*C/Y	1000							21.3	FBX-1000 X *
RFB- 1300x*C/Y	1300								RFB-1300x*C

注：*為過濾精度，若使用介質為水——乙二醇，公稱流量160L/min,過濾精度10μm, d帶CYB-I型發訊器，則過濾器型號為RFB · BH-160x 10Y,濾芯型號為 FBX · BH-160X10。

鏈接尺寸

型號 Model	尺寸 Size (mm)
型號 Model	A	B	C	D	E	F	G	H	J	K	L	N	P	M	a	b	S	T	Q	h
RFB - 25 x *C/Y	78	167	348	Φ124	175	96.5	58	168	75	Φ150	90	Φ7	Φ55	M10	102	78	80	43	60	20
RFB - 40 x *C/Y			374
RFB - 63 x *C/Y			411
RFB - 63 x *C/Y			473
RFB - 160 x *C			548
RFB - 250 x *C/Y	120	210	558	Φ186	250	132	74	245	112	Φ225	132	Φ9	Φ80	M12	140	106	110	62	90	22
RFB - 400 x *C/Y			708
RFB - 630 x *C/Y			877
RFB - 800 x *C/Y			948
RFB- 1000 x*C/Y			1114
RFB- 1300 x*C/Y			1454
